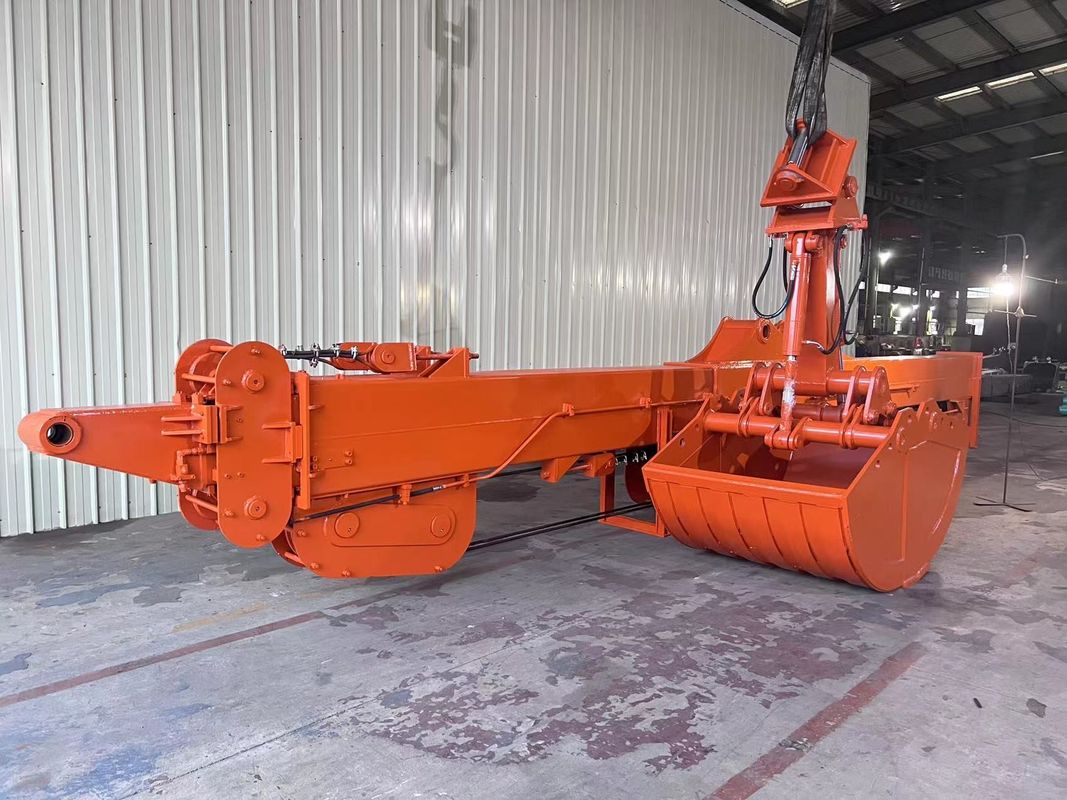

25M τηλεσκοπικός βραχίονας για εξορυκτήρα DX225

Έτοιμοι για αναβάθμιση;

Προσαρμοσμένα τηλεσκοπικά όπλα για ισραηλινά έργα:
✔18-32m εμβέλεια(Πιστοποιημένο ISO 9001)
✔Άμεση εφαρμογή OEMγια το Doosan/Volvo/CAT
✔Εγγύηση δομής 1 έτος

Πώς να εγκαταστήσετε ένα τηλεσκοπικό βραχίονα σκάφους: Οδηγός βήμα προς βήμα

01 Θα πρέπει να προετοιμάσετε αυτά:
Χρειαζόμαστε 3 άτομα: 1 ως οδηγός και 2 ως εγκαταστάτης.
Βεβαιωθείτε ότι ο εξορυκτής έχουν πρόσθετη γραμμή σωλήνα
Χρειαζόμαστε εργαλείο:
Εσωτερική και εξωτερική πρίζα (τύπος M26x1.5H) 2 σετ
Εσωτερική και εξωτερική πρίζα ((3/4 θηλυκός τύπος) 2 σετ
Εσωτερική και εξωτερική πρίζα ((1 ̇ θηλυκός τύπος) 2 σετ
Εσωτερική και εξωτερική πρίζα ((19 US flat cut type) 1 σύνολο
ανοιχτή κλειδαριά: 17-19,18-21,22-24,27-30,30-32 ((2 σετ)
36-41 ((2 σετ)
Ρυθμίσιμο κλειδί: 450#, 300#
διπλό άνοιγμα δαχτυλιδιών: 18,21,22,24
Γρήγορο κλειδί και πρίζα
Στραβουργήματα επίπεδης κεφαλής, Στραβουργήματα Phillips
10# Τ-μπαράκι, τσιμπιδάκια, ελατήρια, παχιά κορυφαία μπάρα για άξονα, σφυρί

02 Αφαίρεση της υδραυλικής πίεσης
Πρέπει να κλείσεις το σκάφος και να αφαιρέσεις την πίεση από την υδραυλική γραμμή πρώτα.
(Ένα κουμπί στην βαλβίδα πίεσης αφαιρεί την πίεση από το σωλήνα
Δύναμη, αν η βαλβίδα ανακούφισης δεν λειτουργεί, μπορείτε να αφαιρέσετε το υγρό
Η πίεση μπορεί επίσης να αφαιρεθεί από το καπάκι της δεξαμενής)

03 Εγκατάσταση του τηλεσκοπικού βραχίονα

04 Εγκατάσταση του αγωγού

05 Το τηλεσκοπικό χέρι ήδη συνδεδεμένο

06 Ας δούμε πώς να εγκαταστήσουμε τον αμφίδρομο διακόπτη ποδιών

Αντικαταστήστε το διακόπτη πεντάλ με αμφίδρομο

07 Ο αμφίδρομος διακόπτης πεδίου ποδιών αποτελείται από τέσσερις συνδέσμους:

T, P, A1 και A2.
Η πύλη T πρέπει να συνδέεται με την
T θύρα της βαλβίδας κίνησης του εξορυκτήρα
χρησιμοποιώντας μια τρίπλευρη σύνδεση για να χωρίσει το
ροή πετρελαίου.
Ομοίως, η πύλη P θα πρέπει να συνδέεται
στην πύλη P της βαλβίδας κίνησης με τη χρήση
Τρίπλευρη σύνδεση για διαχωρισμό ελαίου.
Τέλος, οι συνδέσεις A1 και A2 θα πρέπει να
πρέπει να συνδέεται με τη σύνδεση ελέγχου πιλότου
της βαλβίδας διανομής.

08 Βαλβίδα ταξιδιού
Απομακρύνετε το ελαστικό πάτωμα που βρίσκεται στο πάτωμα της καμπίνας για να αποκαλύψετε το καθορισμένο
Συνήθως, αυτό το άνοιγμα
βρίσκεται στη δεξιά πλευρά της καμπίνας.
Βρείτε την πύλη T και την πύλη P της βαλβίδας ταξιδιού, η οποία αντιστοιχεί στην πύλη T
και πύλη P συνδεδεμένη με το πεντάλ του ποδιού.

09 σωλήνας σύνδεσης
Για να εντοπίσετε τη βαλβίδα διανομής, ακολουθήστε τον αγωγό διακόπτη και παρατηρήστε πού συνδέεται με τη βαλβίδα διανομής.
Ψάξτε για κοινές θέσεις και στις δύο πλευρές της σύνδεσης ή στην αντίστοιχη
Τοποθεσία μέσης, όπου είναι ορατά τα κάλυμμα βαλβίδων.
Το κάλυμμα βαλβίδας του σωλήνα εισόδου πετρελαίου είναι συνήθως
συνδέεται με το A1, ενώ το κάλυμμα βαλβίδας του σωλήνα επιστροφής του ελαίου συνδέεται με το A2.
Σε περίπτωση αντίστροφης δράσης, απλώς αντικαταστήστε τους αγωγούς που συνδέονται με τους αγωγούς A1 και A2.

10 Διάγραμμα σύνδεσης σωλήνων

11 μετά την εγκατάσταση, θα πρέπει να το λιπαίνει
Εφαρμόστε λίπος στις θέσεις των πινών, το σωλήνα του βραχίονα του τηλεσκοπικού βραχίονα, υπάρχουν πολλές οπές λίπανσης στο τηλεσκοπικό χέρι μπορεί να προσθέσει λίπος, το τηλεσκοπικό χέρι θα πρέπει επίσης να λιπαίνει όλο το σώμα!

Περιγραφή:
Μάθε ναεγκατάσταση τηλεσκοπικού βραχίονα εξορυκτήραΟδηγία βήμα προς βήμα.έργα κατασκευής, εξόρυξης και μεταφοράς γηςστηνΦιλιππίνες, Ινδονησία, Μαλαισία και Σιγκαπούρη.
